GH4169/inconel718超聲波特征參數

對32件經過不同鍛造溫度、變形量處理的inconel718進行金相試驗，在金相顯微鏡下觀察到的組織形象如圖1所示。在不同鍛造溫度、變形量下樣品的晶粒直徑發生變化:1020℃以下樣品隨著溫度的上升，△相逐漸溶解，晶粒直徑開始增大，但仍呈現等軸晶形狀的1020℃以上，晶粒直徑的增長率隨著溫度的上升而加快。

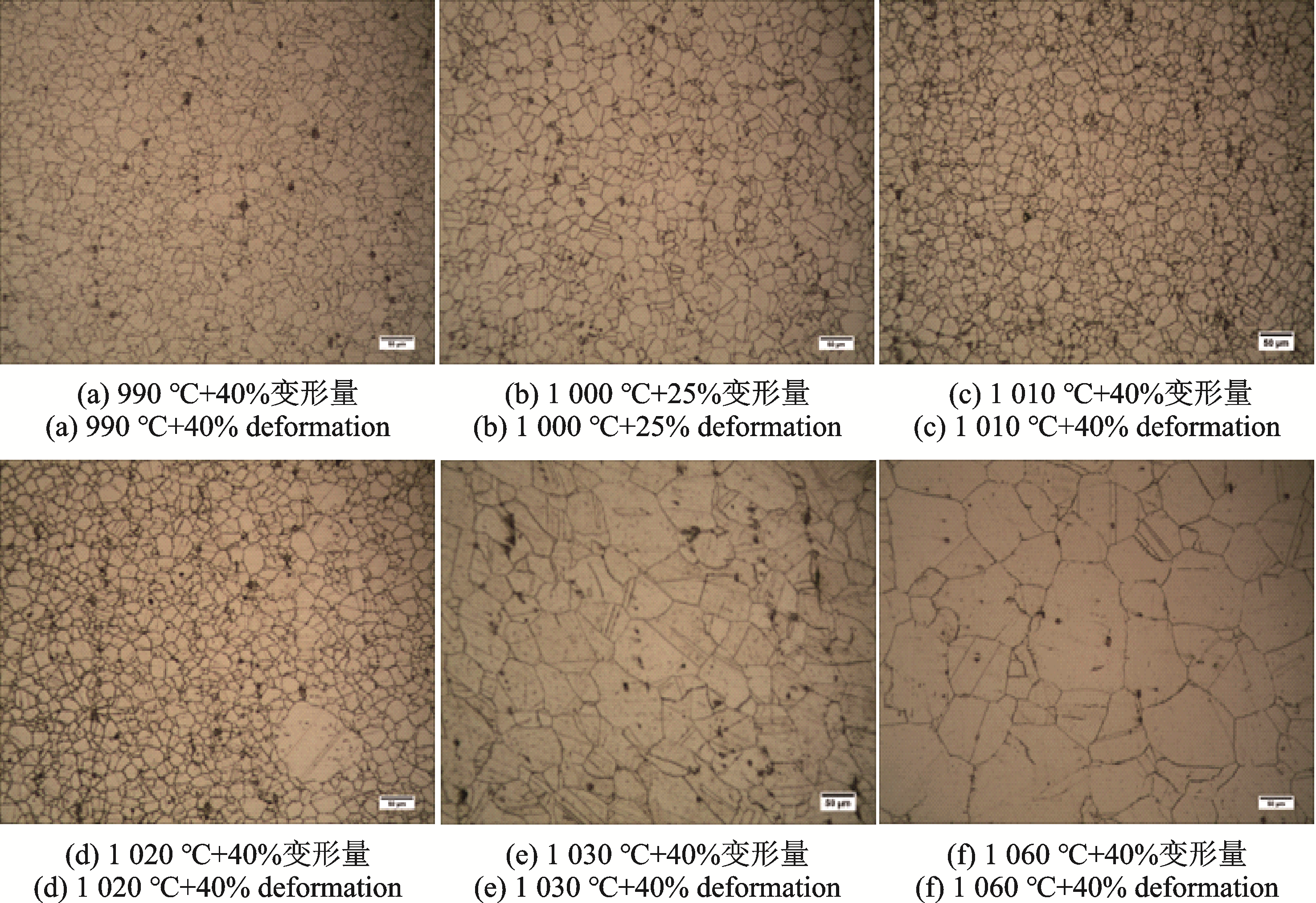

圖1inconel718高溫合金不同鍛造溫度、鍛造變形量下的金相組織形狀。

使用ImageJ軟件將inconel718樣品從晶界中提取并測量晶體粒子面積S，公式D=2S/π????√ 計算平均粒子直徑D指向棒，以變量的形式表示Y=(Y1、Y2、…、YN)，其中n表示樣品數。

超聲波信號的收集由Olympus5077PR超聲波脈沖收發器和10MHz的A112S10/0.25單晶接觸式直接探頭組合而成，超聲波A波信號的收集由Picoscope3027收集卡組成，探頭與樣品垂直本次試驗提取:聲速(平均值v、標準差異v、偏差v)、衰減系數(平均值α-降低系數、標準差異α、偏差α，偏差α-降低系數)、相對非線性系數(平均值β、標準差異β、偏差β)、一次底回波頻率峰值和二次底回波頻率峰值(PF1、PF2)、底波頻率移動動P，以變量的形式表示為X=(X1、X2、…、XN)，其中N為試樣數、Xi=(vˉi,v?i,…,Pi)=(x1i,x2i,…,xMi)M

，其中 M =12為超聲特征維數。
