產品中心
墨鉅K406C鎳基合金與K406的差別
上海墨鉅特殊鋼有限公司
咨詢熱線：021-67898711 13472787990
公司傳真：021-67899883
郵箱：13472787990@163.com
墨鉅牌K406C是鎳基沉淀硬化型等軸晶鑄造高溫合金，是K406的改型合金，使用溫度在850°C以下。合金的含碳量比K406低，而鉻含量較高，其高溫力學性能以及高溫抗氧化、耐燃氣腐蝕性能均高于K406合金，而且鑄造、焊接和切削性能較好。主要產品有渦輪轉子葉片、導向葉片、整體渦輪以及其他在燃氣腐蝕環境下工作的零部件。
合金已用于制造航空渦軸發動機在850°C以下工作的燃氣渦輪和自由渦輪的整體導向器，飛彈的翼片等，使用情況良好。合金的成分較簡單，不含貴重稀缺元素，價格便宜。在850°C長期時效中，有析出o相的傾向（成分控制好時，可以避免）但對合金性能影響不大。零件在使用中需要表面防護時，可釆用料漿法滲A1。

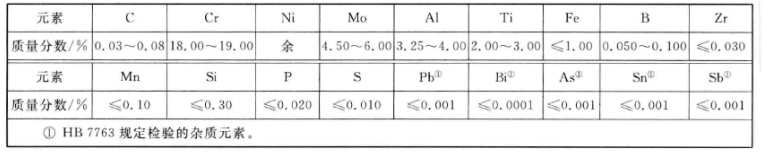

K406C鎳基合金的熔煉與鑄造工藝釆用真空感應爐熔煉母合金，真空感應爐重熔澆注熔模精鑄零件和檢測試棒。測試力學性能的試樣，殼型內表面加孕育細化劑。化學成分可參考該表格：
熱處理制度摘自HB/Z 140.合金的標準熱處理制度為：980°C±10°Cx5h/AC。主要規格：母合金鑄成圓形長棒，其直徑范圍為75mm?90mm，長度不小于250mm。供應狀態：母合金以鑄態供應；精鑄件經標準熱處理后供應。
上一篇：鎳基合金1.3912
下一篇：墨鉅K409鎳基合金介紹
最新文章：
> DZ4125：850℃/300MPa穩態蠕變速率≤1×10??s?1的γ'相強化機理2026解析，實操性強2026-03-30
> DZ640M空心導向葉片1040℃組織穩定性解析，核心揭秘2026-03-30
> DZ4951：壁厚小于1mm薄壁零件定向凝固成型的工藝窗口與收縮率控制2026指南，精準控縮2026-03-30
> DD403薄壁鑄件Al、Ti、Co、W微觀偏析隨壁厚變化解析2026-03-30
> DD404：第三代鎳基單晶980℃/150MPa持久壽命超1000小時的“晶體密碼”解析，揭秘核心2026-03-30
> 單晶高溫合金晶向選擇2026解析，護葉片長效2026-03-27
相關文章：
> DZ4125：850℃/300MPa穩態蠕變速率≤1×10??s?1的γ'相強化機理2026解析，實操性強2026-03-30
> DZ640M空心導向葉片1040℃組織穩定性解析，核心揭秘2026-03-30
> 單晶高溫合金晶向選擇2026解析，護葉片長效2026-03-27
> 多尺度γ′相梯度分布+錸釕協同2026推薦，抗蠕變升級2026-03-27
> DD499高溫合金1040℃/165MPa持久壽命排序逆轉及各向異性削弱解析2026-03-27
> 從N08120到Haynes556：新一代高溫合金2026指南，科學選材2026-03-27
