產品中心
墨鉅K438G與K438合金的區別
上海墨鉅特殊鋼有限公司
咨詢熱線：021-67898711 13472787990
公司傳真：021-67899883
郵箱：13472787990@163.com
上一篇文章墨鉅講到了K438高溫合金，今天墨鉅來說說K438G鎳基合金，該合金是沉淀硬化型等軸晶鑄造高溫合金，其特點是磷元素含量較低，凝固偏析小，使用溫度在900°C以下。該合金是K438合金的改型合金，與之相比不僅具有K438合金的優異的耐熱腐蝕性能，而且持久強度提高（20?50）MPa，使用溫度提高了20°C，接近了K417合金水平。合金還具有良好的組織穩定性和鑄造工藝性能。主要產品為燃氣輪機精鑄葉片。在應用概況及特性方面，合金用于制作900°C以下長期工作的工業燃氣輪機葉片、海上飛機及艦船燃氣輪機零件。
K438G高溫合金在使用時，可以采用表面滲AI、滲AlCr和滲AlSi，以提高合金的抗腐蝕能力。在工藝方面，可以采用粉末包埋、低壓氣滲和料漿等方法。也可以用磁控濺射或低壓等離子噴鍍方法鍍敷多元、多層的保護涂層。合金經850°C數千小時時效后，沒有發現o相。材料技術標準有兩種，GB/T 14992髙溫合金和金屬冋化合物髙溫材料的分類和牌號和SGZM 38G-1 M38G鑄造高溫合金母合金技術條件。熔煉與鑄造工藝釆用了，真空感應爐熔煉母合金，真空感應爐重熔，用熔模精密鑄造填砂澆注法鑄成零件和試棒。澆注溫度 1110°C?1550°C，模殼溫度850°C?980°C。

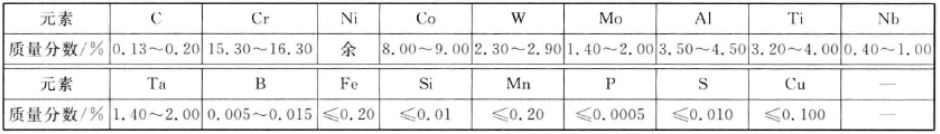

K438G鎳基合金的化學成分摘自 GB/T 14992，見表格參考:
上一篇：鎳基合金1.3912
下一篇：墨鉅牌K441鎳基合金的介紹
最新文章：
> GH6783服役后針狀Ni5Al3相析出及塑性下跌解析2026-03-31
> GH4742高溫變形機制反轉解析及優質研究方案推薦2026-03-31
> GH4738與DZ640M鍛件技術2026推薦，提質增效2026-03-31
> GH4720Li730℃時效3000hγ′Ⅱ相演變2026解析，助研高效2026-03-31
> GH4698：GH4033的“進化論”：Al/Ti雙增+Mo/Nb協同如何突破750℃持久極限？2026解析，破溫關鍵2026-03-31
> DZ4125：850℃/300MPa穩態蠕變速率≤1×10??s?1的γ'相強化機理2026解析，實操性強2026-03-30
相關文章：
> GH6783服役后針狀Ni5Al3相析出及塑性下跌解析2026-03-31
> GH4742高溫變形機制反轉解析及優質研究方案推薦2026-03-31
> GH4720Li730℃時效3000hγ′Ⅱ相演變2026解析，助研高效2026-03-31
> GH4698：GH4033的“進化論”：Al/Ti雙增+Mo/Nb協同如何突破750℃持久極限？2026解析，破溫關鍵2026-03-31
> DZ4125：850℃/300MPa穩態蠕變速率≤1×10??s?1的γ'相強化機理2026解析，實操性強2026-03-30
> DZ640M空心導向葉片1040℃組織穩定性解析，核心揭秘2026-03-30
